精选干货|同步辐射PDF基础知识及经典应用分析!
在材料领域中的重要性
第三代同步辐射光源通过高能电子束在强磁场中的回旋加速运动，产生具有高光子通量（>1018phs/s/mm²/mrad²/0.1%BW）、宽能谱覆盖（0.1-100 keV）及可调偏振特性的电磁辐射。这种兼具空间相干性与时间结构化的光源特性，为物质多尺度结构解析提供了革命性研究手段。
现代材料科学对结构表征的需求已从传统晶体学拓展至非晶合金、金属有机骨架材料、纳米团簇等复杂体系，要求实验手段具备跨尺度（0.1-100 nm）分辨能力与元素特异性。

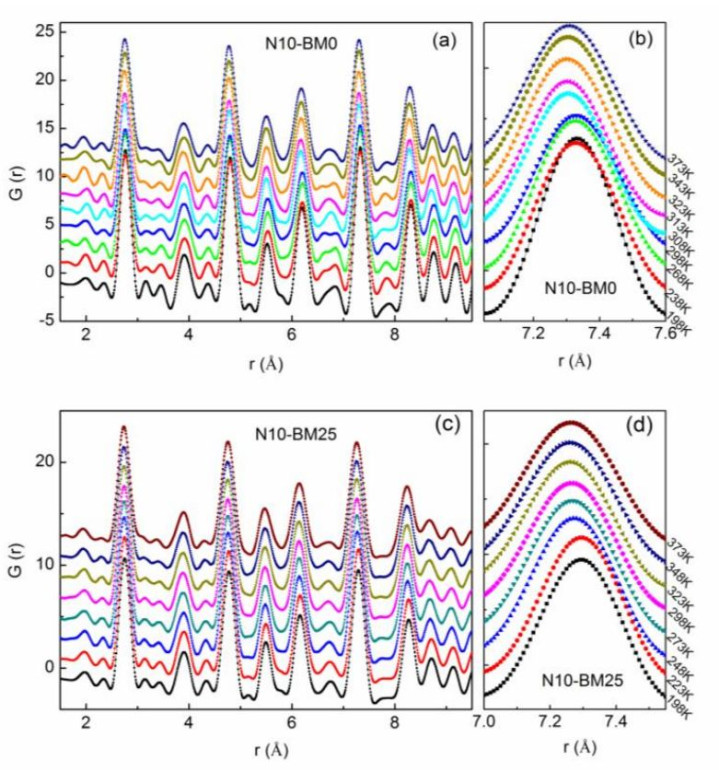

(DOI：1094.top/10.1063/1.4932067)
常规X射线衍射技术受限于布拉格条件，其结构信息提取主要依赖于长程周期性假设，导致对局域结构畸变、界面无序态及动态演化过程的表征存在本质性局限。
同步辐射对分布函数（PDF）技术通过全散射数据的傅里叶变换，将倒易空间的广延散射信号转换为实空间的原子对关联函数，突破了传统衍射方法的维度限制。
技术基本原理
从物理意义上来说，对分布函数G(r)严格定义为材料体系内原子间距r处的径向原子密度与平均密度的概率偏差，其数学表达式为：
其中ρ(r)为局域原子密度，ρ₀为平均密度。该函数通过Debye散射方程对动量转移Q空间的同步辐射全散射数据（S(Q)）进行傅里叶变换获得，能够同时解析材料中短程（
全散射实验的强度分布I(Q)由Debye散射方程描述：
其中Q为动量转移模量（Q = 4πsinθ/λ），rij为原子对间距，σij表征热振动导致的位移无序。实验数据需经吸收校正（Beer-Lambert定律）、偏振因子修正（Stokes参数）及康普顿散射扣除，最终获得结构因子S(Q)。
从实验数据处理和计算角度上来说，实空间对分布函数G(r)通过有限Q范围（典型Qmax > 25 Å⁻¹）的傅里叶变换实现：
式中M(Q)（如Lorch函数）用于抑制截断效应，Δr ≈ π/Qmax决定实空间分辨率（达0.01 Å）。该变换将倒易空间的干涉效应转换为原子对关联概率的直接表征。
技术优势
在众多科研领域中，对物质微观结构的精准解析至关重要。相较于传统Rietveld精修法，同步辐射PDF技术展现出了显著的核心优势，主要体现在以下三个方面：
①无需预设周期晶格模型即可重构三维原子排列
利用传统的Rietveld精修法解析材料结构时，需要预先假定材料具有周期性的晶格模型。然而，实际材料体系纷繁复杂，许多材料并不具备理想的周期性结构，这就极大限制了Rietveld精修法的应用范围。
同步辐射PDF技术不依赖于预设的周期晶格模型，通过对同步辐射X射线散射数据进行深入分析，直接从散射信号中提取原子间的距离和相对位置信息，进而重构出材料的三维原子排列，使得该技术能够应对各种复杂结构材料，包括那些具有非晶态、准晶态结构的材料。
②可定量表征氧空位、阳离子无序等亚埃级局域结构畸变
传统技术在精确捕捉微小尺度的结构变以及定量分析上存在困难。同步辐射PDF技术凭借其高分辨率的特性，能够敏锐地探测到材料中亚埃级别的局域结构畸变。
它可以精确测量氧空位的浓度、分布情况，以及阳离子在晶格中的无序程度等关键参数，实现对这些亚埃级局域结构畸变的定量表征。

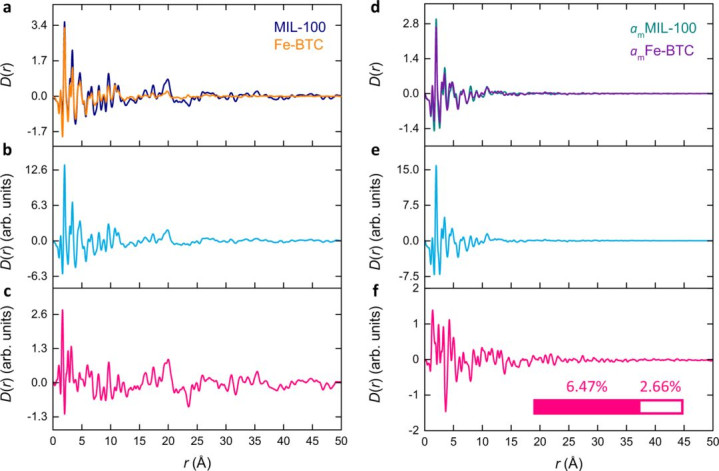

(DOI：10.1038/s41467-022-29849-6)
③结合同步辐射微束技术，实现原位条件下动态相变过程的实空间追踪
在原位条件下，利用同步辐射PDF技术能够实时追踪材料内部原子结构在动态相变过程中的变化。通过同步辐射微束聚焦到微小区域，获取该区域在相变过程中原子排列的实时信息，实现对动态相变过程的实空间追踪。
实验技术
在PDF实验技术发展初期，由于采用较低能量的X射线（通常 120°）实现高动量转移（Q = 4πsinθ/λ）的测量。
这种扫描式数据采集模式受限于机械运动的时间延迟，且传统X射线源的有限光子通量导致实验Qmax值普遍低于20 Å⁻¹，严重制约了实空间分辨率（Δr ≈ π/Qmax >0.15 Å）。
现代同步辐射PDF实验通过结合高能X射线（E>50 keV）与大面积面探测器（如成像板或PerkinElmer硅像素探测器），发展出高能快速PDF（RAPDF）技术。
下图展示了该实验装置的简化示意图：中心开孔的铅屏蔽体由1 mm厚铅层（用于阻挡杂散辐射）与两侧铝制支撑片（厚度50 μm）构成模块化结构。
由于同步辐射探测器普遍缺乏能量甄别功能（如无单色器配置），实验所获PDF本质上表征了材料内部原子关联的瞬态空间分布，其时间分辨率取决于单次曝光时长（可缩短至毫秒量级）。

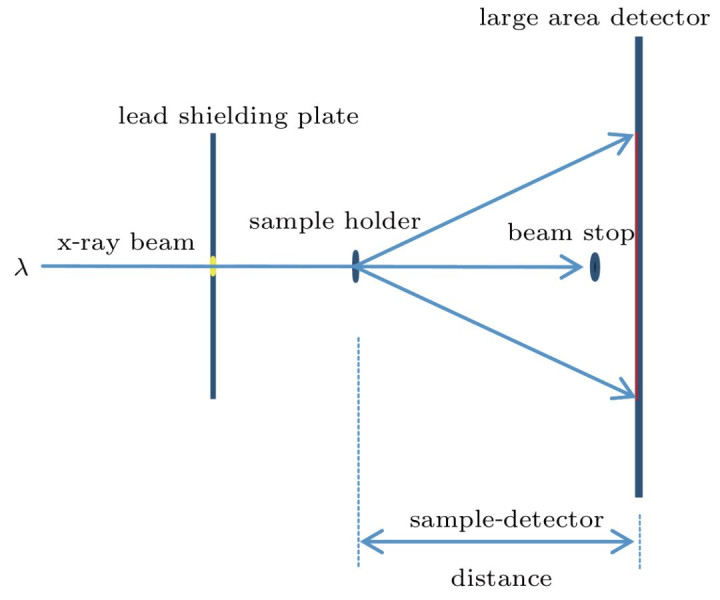

PDF实验装置的简化示意图
（DOI：10.1088/1674-1056/26/7/076101）
另一方面，高能X射线（λ 可在静态几何条件下瞬时捕获，配合像素尺寸数据采集效率相比传统衍射仪提升三个数量级。
此技术突破使得非晶材料的结构弛豫（时间尺度~10² s）及电池电极材料的充放电过程（循环周期~10³ s）的原位动态PDF研究成为可能。
典型应用领域
案例一：Nat. Commun.
